Las puertas cortafuego son mucho más que una simple barrera; son sistemas complejos de seguridad diseñados para preservar vidas y limitar los daños materiales durante un incendio. Su funcionamiento efectivo depende de la interacción armoniosa de múltiples componentes, cada uno con una función específica y crítica. Estas puertas son vitales en la compartimentación de edificios, ralentizando la propagación del fuego, el humo y el calor de un área a otra, lo que proporciona tiempo valioso para la evacuación y la intervención de los servicios de emergencia.
Aspectos Clave para la Resistencia al Fuego
- Integridad Estructural: El marco y la hoja, construidos con materiales como acero galvanizado o madera tratada, forman la barrera principal y soportan las altas temperaturas sin colapsar.
- Sellado Activo contra Fuego y Humo: Las juntas intumescentes se expanden drásticamente con el calor, sellando cualquier hueco y evitando el paso de llamas, humo y gases tóxicos, que son las principales causas de mortalidad en incendios.
- Evacuación Segura y Eficaz: Dispositivos como las barras antipánico y los cierrapuertas automáticos son fundamentales para permitir una salida rápida en emergencias y asegurar que la puerta cumpla su función de contención al cerrarse.
La Estructura Fundacional: Marco y Hoja
El núcleo de cualquier puerta cortafuego lo constituyen su marco y su hoja, elementos que deben garantizar una resistencia excepcional frente a las condiciones extremas de un incendio.
La Hoja: El Escudo contra las Llamas
La hoja es la parte móvil de la puerta, la primera línea de defensa. Está diseñada para ser una barrera física robusta que puede soportar temperaturas elevadas y el impacto directo del fuego. Los materiales utilizados son cuidadosamente seleccionados por sus propiedades ignífugas:
Materiales de Construcción
- Acero Galvanizado o Chapa de Acero: Comúnmente utilizado, ofrece una alta resistencia y durabilidad. La chapa de acero galvanizado, con espesores que pueden rondar los 0,6 mm, es una elección frecuente.
- Madera Tratada: Maderas especiales que han sido sometidas a tratamientos ignífugos para mejorar su resistencia al fuego.
- Vidrio Resistente al Calor: Cuando se requiere visibilidad, se integran paneles de vidrio cortafuego certificados que mantienen su integridad y capacidad aislante.
- Fibra o Aleaciones de Aluminio: Otros materiales con propiedades de resistencia al fuego pueden ser utilizados para optimizar la durabilidad y seguridad.
Núcleo Aislante
Dentro de la hoja, un núcleo aislante es crucial para retardar la transferencia de calor y mantener la integridad estructural. Este núcleo suele estar compuesto por materiales como lana de roca, fibra resistente al fuego, yeso o placas ignífugas, que actúan como una barrera térmica.
El Marco
El marco, o cerco, es la estructura fija que soporta la hoja y se ancla firmemente a la pared. Su función es crucial para mantener la estabilidad de todo el conjunto y asegurar que la puerta permanezca en su lugar durante el incendio. Generalmente se fabrica con chapa de acero galvanizado (con un espesor común de 1,5 mm) y puede incluir refuerzos internos para aumentar la rigidez. El marco también es el soporte para los sellos perimetrales que evitan el paso de humo y llamas.
Mecanismos Funcionales: Asegurando el Cierre y la Evacuación
Además de la estructura principal, una serie de componentes funcionales garantizan que la puerta cortafuego opere correctamente, tanto en el día a día como en una emergencia.
Bisagras: Soportando la Presión
Las bisagras son elementos metálicos articulados que permiten el giro y movimiento de la hoja. Para las puertas cortafuego, deben ser de acero resistente y diseñadas para soportar altas temperaturas sin deformarse ni fallar. Algunas bisagras incluyen un pivote de seguridad que impide que la hoja se separe del marco, incluso bajo condiciones extremas.
Cerraduras y Mecanismos de Cierre: La Seguridad del Sello
Las cerraduras cortafuego son fabricadas con materiales resistentes al fuego y están diseñadas para mantener la puerta cerrada de forma segura durante un incendio. Permiten una apertura fácil y segura en situaciones de pánico.
Cierrapuertas Automáticos
Estos dispositivos son esenciales. Un cierrapuertas hidráulico o automático asegura que la puerta se cierre por completo después de cada apertura. Esta función es crítica para mantener la compartimentación del fuego y evitar la propagación del humo, ya que una puerta cortafuego solo es efectiva si permanece cerrada.
Barras Antipánico
En salidas de emergencia, la barra antipánico es un dispositivo horizontal o vertical que permite una apertura rápida y sencilla de la puerta con solo presionarla. Este mecanismo es vital para una evacuación ágil y segura, incluso en situaciones de estrés o aglomeración.
Manillas y Manivelas
Deben ser resistentes al fuego y permitir una operación sencilla, incluso en condiciones adversas. Los materiales deben evitar la transferencia excesiva de calor.
Sellos y Juntas: La Barrera Invisible pero Crítica
Los sellos son componentes a menudo subestimados pero de vital importancia en una puerta cortafuego, ya que previenen el paso de elementos que pueden ser tan peligrosos como el fuego mismo.
Juntas Intumescentes: La Expansión Salvadora
Estas juntas son la característica más distintiva de una puerta cortafuego. Ubicadas en los bordes de la hoja y el marco, se expanden significativamente al exponerse al calor intenso del fuego. Al expandirse, sellan completamente los huecos entre la hoja y el marco, bloqueando eficazmente el paso de llamas, humo y gases tóxicos. También contrarrestan la dilatación metálica que ocurre por el aumento de temperaturas, manteniendo la integridad del sello.
Sellos Perimetrales y de Caída
Además de las intumescentes, existen sellos perimetrales que aseguran una estanqueidad total en condiciones normales y, junto con sellos de caída (drop seals) en la parte inferior de la hoja, cierran el espacio con el suelo al cerrarse la puerta, mejorando la resistencia al humo a temperatura ambiente.
Accesorios Opcionales y Normativa: Reforzando la Seguridad y el Cumplimiento
Más allá de los componentes básicos, existen accesorios que pueden integrarse para mejorar la funcionalidad y las puertas cortafuego deben cumplir estrictas normativas.
Vidrios y Mirillas Resistentes al Fuego
Algunas puertas cortafuego incorporan vidrios o mirillas (también conocidas como ojo de buey) resistentes al fuego. Estos elementos permiten la visibilidad entre áreas sin comprometer la integridad y el aislamiento que ofrece la puerta, ya que están fabricados con materiales clasificados para resistir las altas temperaturas y mantener su función barrera.
Dispositivos de Control y Seguridad
- Retenedores Electromagnéticos: Permiten mantener la puerta abierta en condiciones normales, pero la liberan automáticamente al activarse la alarma de incendios, asegurando su cierre.
- Contactos Magnéticos o Sensores: Pueden integrarse con sistemas de seguridad para monitorear el estado de la puerta (abierta/cerrada) y facilitar su control en sistemas de gestión de edificios inteligentes.
- Selectores de Cierre: En puertas de doble hoja, garantizan que las hojas cierren en el orden correcto para mantener la resistencia al fuego.
Normativa y Certificaciones
La funcionalidad y seguridad de una puerta cortafuego no se basan únicamente en sus componentes, sino también en el cumplimiento de rigurosas normativas. Estas puertas deben pasar estrictas pruebas de ensayo para verificar su clasificación al fuego y su desempeño. Las normativas más reconocidas incluyen:
- UNE EN 1634-1 (Europea): Establece los procedimientos de ensayo de resistencia al fuego para elementos de construcción.
- NFPA 80 (Estadounidense): Cubre los estándares para puertas cortafuego y otros dispositivos de protección contra incendios.
- UNE EN 10142: Para los materiales de chapa galvanizada.
Estas certificaciones garantizan que la puerta puede soportar un incendio durante un tiempo específico (por ejemplo, 30, 60, 90 o 120 minutos), dependiendo de su clasificación (EI2 60, RF60, etc.). Además, se exige un mantenimiento preventivo regular y una inspección periódica de los 13 puntos clave para asegurar su operatividad.

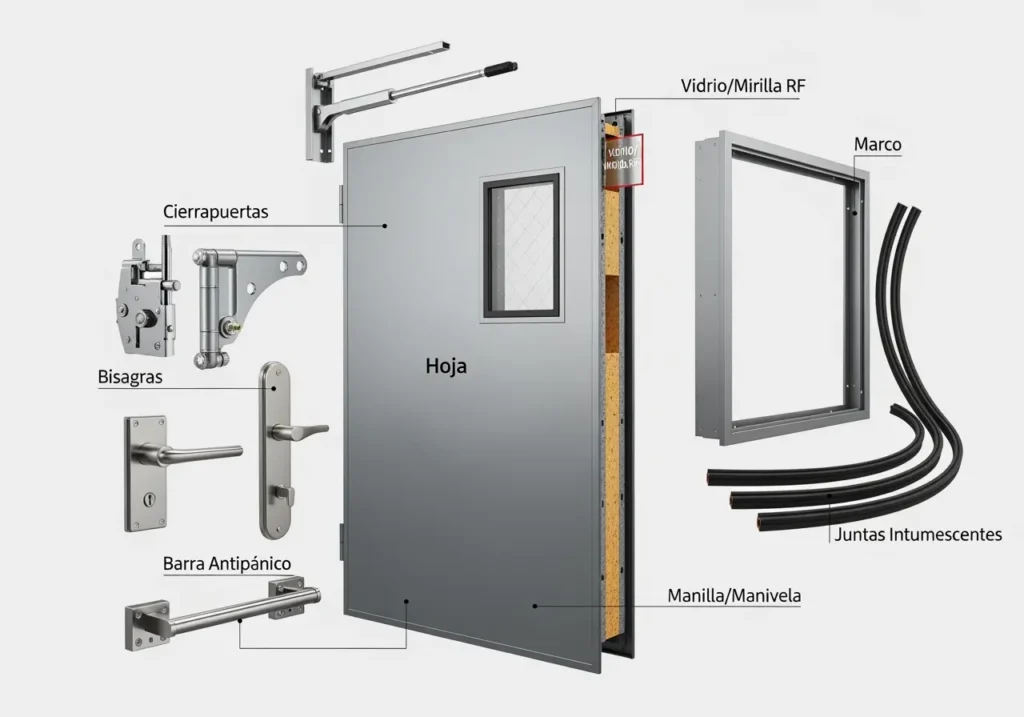

Tabla Comparativa de Componentes Esenciales
Para una mejor comprensión, la siguiente tabla resume los componentes principales de una puerta cortafuego, sus materiales comunes y su función clave.
| Componente | Materiales Comunes | Función Clave |
|---|---|---|
| Hoja | Acero galvanizado, madera tratada, vidrio cortafuego, lana de roca (núcleo) | Barrera física contra fuego y humo, aislamiento térmico. |
| Marco | Chapa de acero galvanizado (1.5 mm) | Soporte estructural de la hoja, anclaje a la pared, base para sellos. |
| Bisagras | Acero resistente al fuego, con pivote de seguridad | Permiten el movimiento de la hoja, manteniendo la integridad bajo calor. |
| Cerraduras | Materiales resistentes al fuego, pernos de seguridad | Mantienen la puerta cerrada, permiten apertura de emergencia. |
| Barra Antipánico | Materiales resistentes, diseño ergonómico | Apertura rápida y fácil para evacuación de emergencia. |
| Cierrapuertas | Mecanismo hidráulico o automático | Asegura el cierre automático y completo de la puerta. |
| Juntas Intumescentes | Materiales que se expanden con el calor | Sellado de huecos para bloquear fuego, humo y gases tóxicos. |
| Manillas/Manivelas | Acero, materiales no combustibles | Manipulación manual de la puerta, resistencia al fuego y no transferencia de calor. |
| Vidrios/Mirillas RF | Vidrio resistente al fuego certificado | Permiten visibilidad sin comprometer la resistencia al fuego. |
Preguntas Frecuentes sobre Puertas Cortafuego
¿Por qué es crucial que una puerta cortafuego esté siempre cerrada?
Una puerta cortafuego solo puede cumplir su función de barrera y contener la propagación del fuego y el humo si está completamente cerrada. Si se deja abierta, el fuego y el humo pueden pasar libremente, anulando su propósito de compartimentación y poniendo en riesgo la evacuación y la seguridad del edificio. Es por ello que los cierrapuertas automáticos son un componente vital.
¿Cuál es la diferencia entre una junta intumescente y un sello perimetral normal?
Un sello perimetral normal proporciona estanqueidad al aire y aísla del ruido en condiciones cotidianas. Una junta intumescente, por otro lado, está diseñada específicamente para reaccionar al calor extremo de un incendio. Al exponerse a altas temperaturas, estas juntas se expanden de manera significativa, llenando los huecos entre la hoja y el marco para bloquear el paso de llamas, humo y gases tóxicos, una función que los sellos normales no pueden realizar.
¿Qué significa la clasificación EI2 60 en una puerta cortafuego?
La clasificación EI2 60, según la normativa europea, indica la resistencia al fuego de la puerta. «E» se refiere a la integridad, es decir, la capacidad de la puerta para contener el fuego y el humo sin permitir su paso. «I» se refiere al aislamiento, la capacidad de la puerta para reducir la transferencia de calor de un lado al otro. El número «60» indica que la puerta puede mantener estas características durante 60 minutos en caso de incendio. El subíndice «2» en la «I» especifica el método de medición de temperatura para el aislamiento térmico.
¿Es necesario un mantenimiento regular para las puertas cortafuego?
Sí, el mantenimiento regular es absolutamente esencial. Las puertas cortafuego deben ser inspeccionadas periódicamente para asegurar que todos sus componentes (hoja, marco, bisagras, cerraduras, cierrapuertas, barras antipánico y sellos) estén en perfecto estado y funcionen correctamente. Esto garantiza que la puerta cumpla con su función de seguridad en caso de una emergencia real y prolonga su vida útil. Muchas normativas, como la NFPA 80, exigen inspecciones y mantenimiento.
Conclusión
Todas las puertas cortafuegos, independientemente de su diseño o medidas, tienen que cumplir con la normativa. Para ello es imprescindible que se realicen determinados ensayos y estrictos controles de seguridad, en los que se pueda verificar la calidad y la garantía de estas. Además, recordemos, que tienen que incluir el marcado CE en todos sus elementos.
Si deseas saber más sobre las puertas cortafuegos, sus características, elementos o materiales de fabricación, siempre puedes consultar con nosotros en Puertas Secades.
